SFV2020滾珠絲桿參數
型號:SFV2020
絲桿外徑:20
導程:20
珠徑:3.175
螺母外徑:46
法蘭直徑:74
法蘭的厚度:13
螺母的長度:70
安裝孔之間的距離:59
法蘭的寬度:46
珠圈數:1.8×1
動額定負荷:764
靜額定負荷:1758
剛性:19。

【滾珠絲桿螺母】
??? 螺母是用來固定需要移動的負載的，其作用類似于直線導軌機構的滑塊。一般將所需要移動的各種負載(例如工作臺、移動滑塊)與螺母連接在一起，再在工作臺或移動滑塊上安裝各種執行機構。

?? 螺母內部加工有與絲杠類似的半圓形滾道，而且設計有供滾珠循環運動的回流管，螺母是滾珠絲杠機構的重要部件，滾珠絲杠機構的性能與質量很大程度上依賴于螺母。

瀏覽SFV2020滾珠絲桿的用戶還會？
SFS2020滾珠絲杠、XSVR2020滾珠絲杠等

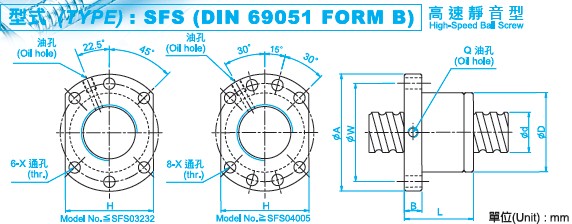

SFS2020滾珠絲桿參數
型號:SFS2020
絲桿外徑:20
導程:20
珠徑:3.175
螺母外徑:36
法蘭直徑:58
法蘭的厚度:10
螺母的長度:57
安裝孔之間的距離:47
法蘭的寬度:44
珠圈數:1.8×1
動額定負荷:764
靜額定負荷:1758
剛性:19。

使用條件
在使用滾珠絲杠機構的精密進給系統中，通常的使用條件包括以下內容：載荷(工件及工作臺質量、外部負載、導軌接觸面的摩擦阻力)
工作行程
運行速度(最大速度、加減速時間、每分鐘往復次數)
精度(定位精度、重復定位精度、游隙)
最小進給量
設計壽命
使用環境。

SFS2020滾珠絲杠參數
型號:SFS2020
絲桿外徑:20
導程:20
珠徑:3.175
螺母外徑:36
法蘭直徑:58
法蘭的厚度:10
螺母的長度:77
安裝孔之間的距離:47
法蘭的寬度:44
珠圈數:2.8×1
動額定負荷:1118
靜額定負荷:2734
剛性:29.

XSVR02020滾珠絲桿參數
鋼珠中???????? Ball center dia.?? 20.75
鋼珠直徑?? Ball dia.????????? 3.175
導程?????? Pitch????????????? 20
珠卷數???????? Number of turns??? 1.8×1
導程角???????? Lead angle???????? 17.05°
螺旋方向?????? Helix dir.???????? R
彈簧力???????? Spring force?????? 0.1~0.3Kg
預壓量???????? Preload??????????? 31Kgf
動負荷Ca(Kgf)? Dynamic (Ca)?????? 630
靜負荷Co(Kgf)? Static (Coa)?????? 1422
精度(級數)???? Grade????????????? 0.018

XSVR02020滾珠絲桿不同長度的參數
行程??????? 公稱編號??????????????? 絲桿軸長度?????? 軸心偏擺
Strke?????????? Model NO???????????? L1??? L2????? L3
200???? XSVR0202OA1DGC5-399-P1?????? 289?? 314???? 399??? 0.035
300???? XSVR0202OA1DGC5-499-P1?????? 389?? 414???? 499??? 0.040
400???? XSVR0202OA1DGC5-599-P1?????? 489?? 514???? 599??? 0.050
500???? XSVR0202OAIDGC5-699-P1?????? 589?? 614???? 699??? 0.065
600???? XSVR0202OAIDGC5-799-P1?????? 689?? 714???? 799??? 0.065
700???? XSVR0202OA1DGC5-899-P1?????? 789?? 814???? 899??? 0.085
800???? XSVR0202OA1DGC5-999-P1?????? 889?? 914???? 999??? 0.085
900???? XSVR0202OAIDGC5-1099-P1????? 989?? 1014??? 1099?? 0.110
1000??? XSVR0202OAIDGC5-1199-P1????? 1089? 1114??? 1199?? 0.110。

【滾珠絲桿的工作原理】
在絲桿和螺母上加工有弧行螺旋槽，當它們套裝在一起時便形成螺旋滾道，并在滾道內裝滿滾珠。而滾珠則沿滾道滾動，并經回珠管作周而復始的循環運動。回珠管兩端還起擋珠的作用，以防滾珠沿滾道掉出。

瀏覽XSVR02020滾珠絲桿的用戶還會？
XSVR01520滾珠絲桿、XSVR02010滾珠絲杠。

大導程SFE2020滾珠絲杠參數
型號：SFE2020
導程：20
珠徑：2.778
珠圈數：3
剛性：11
絲桿外徑:20
螺母外徑:39
動額定負荷：1321
靜額定負荷:3320
法蘭的寬度：41
螺母的長度：47
法蘭的厚度：10。

長度選擇注意的事項
? 長度有兩個概念，一個是全長，另一個是螺紋長度。有些廠家只計算全長，但有些廠家需要提供螺紋長度。螺紋長度中也有兩個部分，一個是螺紋全長，一個是有效行程。

? 前者是指螺紋部分的總長度，后者是指螺母直線移動的理論最大長度，螺紋長度=有效行程+螺母長度+設計裕量（如果需要安裝防護罩，還要考慮防護罩壓縮后的長度，一般按防護罩最大長度的1／8計算）。

?? 在設計繪圖時，絲杠的全長大致可以按照一下參數累加：絲杠全長=有效行程+螺母長度+設計余量+兩端支撐長度（軸承寬度+鎖緊螺母寬度+裕量）+動力輸入連接長度（如果使用聯軸器則大致是聯軸器長度的一半+裕量）。

??? 特別需要注意的是，如果你的長度超長（大于3米）或長徑比很大（大于70），最好事先咨詢廠家銷售人員可否生產，總體的情況是，國內廠家常規品最大長度3米，特殊品16米，國外廠家常規品6米，特殊品22米。當然不是說國內廠家就不能生產更長的，只是定制品的價格比較離譜。推薦：長度盡量選6米以下，超過的用齒輪齒條更劃算了。
