SFV2506滾珠絲桿參數
型號:SFV2506
絲桿外徑:25
導程:6
珠徑:3.969
螺母外徑:53
法蘭直徑:76
法蘭的厚度:11
螺母的長度:62
安裝孔之間的距離:64
法蘭的寬度:58
珠圈數:4.8×1
動額定負荷:2711
靜額定負荷:7268
剛性:58。

滾珠絲杠機構在使用過程中，絲杠有以下兩種基本的支承結構：
? (1)固定端
? 固定端也稱為固定側，為了方便用戶，制造商將其設計成為標準結構，組成支撐單元，供用戶作為標準件直接進行訂購。

?固定端支撐單元將軸承座、軸承、軸承外端蓋、調整環、鎖緊螺母、密封圈等零部件全部集成在一起，在軸承座內采用兩只角接觸球軸承支承絲杠端部，這種軸承使絲杠在固定端軸向、徑向均受約束。裝配時用鎖緊螺母和軸承外端蓋分別將軸承內圈和外圈壓緊，并可以調整預壓。

?(2)支撐端
?支撐端也稱為支撐側，為了方便用戶，制造商同樣將其設計成為標準結構，組成支撐單元，供用戶作為標準件直接進行訂購。

瀏覽SFV2506滾珠絲桿的用戶還會？
SFS2506滾珠絲杠、DFV2506滾珠絲桿等。

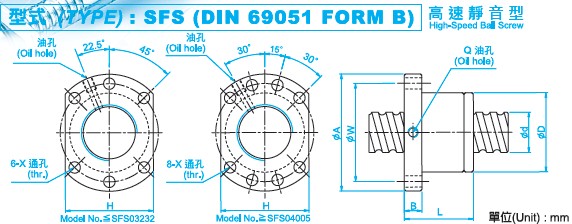

SFS2506滾珠絲桿參數
型號:SFS2506
絲桿外徑:25
導程:6
珠徑:3.175
螺母外徑:40
法蘭直徑:62
法蘭的厚度:10
螺母的長度:50
安裝孔之間的距離:51
法蘭的寬度:48
珠圈數:3.8×1
動額定負荷:2015
靜額定負荷:5879
剛性:55。

【SFS2506滾珠絲杠副的防護】
??? 滾珠絲杠副和其他滾動摩擦的傳動器件一樣，應避免硬質灰塵或切屑污物進入，因此，必須裝有防護裝置。如果滾珠絲杠副在機床上外露，則應采用封閉的防護罩，如采用螺旋彈簧鋼帶套管、伸縮套管以及折疊式套管等，安裝時將防護罩的一端連接在滾珠螺母的側面，另一端固定在滾珠絲杠的支承座上。

??? 如果滾珠絲桿副處于隱蔽的位置，則可采用密封圈防護，密封圈裝在螺母的兩端。接觸式的彈性密封圈采用耐油橡膠或尼龍制成，其內孔做成與絲杠螺紋滾道相配的形狀；接觸式密封圈的防塵效果好，但由于存在接觸壓力，使摩擦力矩略有增加。非接觸式密封圈又稱迷宮式密封圈，它采用硬質塑料制成，其內孔與絲杠螺紋滾道的形狀相反，并稍有間隙，這樣可避免摩擦力矩，但防塵效果差。工作中應避免碰擊防護裝置，防護裝置一有損壞應及時更換。

瀏覽SFS2506滾珠絲桿的用戶還會？
DFS2506滾珠絲杠、SFU2506滾珠絲桿等。

DFU2506滾珠絲杠參數
型號:DFU2506
絲桿外徑:25
導程:6
珠徑:3.969
螺母外徑:40
法蘭直徑:62
法蘭的厚度:10
螺母的長度:105
安裝孔之間的距離:51
法蘭的寬度:48
珠圈數:1×4
動額定負荷:2318
靜額定負荷:6057
剛性:64。

【滾珠絲杠螺母副的結構】
??? 滾珠絲杠的螺紋滾道法向截面有單圓弧和雙圓弧兩種不同的形狀，如圖6-7所示,(a)為單圓弧，(b)為雙圓弧。其中單圓弧工藝簡單.雙圓弧性能較好。

【DFU2506滾珠絲杠裝配前的清洗】
安裝前必須用溶劑對絲杠進行清洗，然后加以適當?shù)臐?rùn)滑脂或潤滑油，再進行裝配。

瀏覽DFU2506滾珠絲桿的用戶還會？
DFV2506滾珠絲杠、DFS2006滾珠絲桿等。

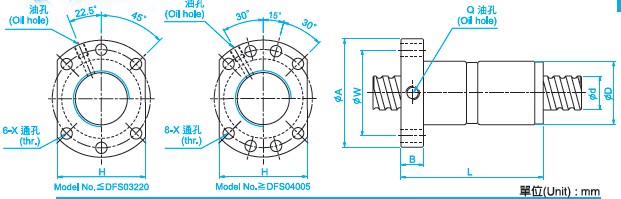

DFS2506滾珠絲桿參數
型號:DFS2506
絲桿外徑:25
導程:6
珠徑:3.175
螺母外徑:40
法蘭直徑:62
法蘭的厚度:10
螺母的長度:98
安裝孔之間的距離:51
法蘭的寬度:48
珠圈數4.8×1
動額定負荷:2015
靜額定負荷:5879
剛性:75。

【DFS2506滾珠絲桿的防塵方法】
滾珠螺桿與滾動軸承一樣，當混入異物或水分時，磨損會加快，嚴重者甚至?xí)?dǎo)致破損。有鑑於此，本公司的滾珠螺桿螺帽的前后兩端皆附有刮刷器，以達到防塵的效果。另外在法蘭面端的刮刷器再加上O型套環，更可以防止漏油的發生。

瀏覽DFS2506滾珠絲杠的用戶還會？
SFU2506滾珠絲杠、DFV2506滾珠絲杠等。

DFV2506滾珠絲杠參數
型號:DFV2506
絲桿外徑:25
導程:6
珠徑:3.969
螺母外徑:53
法蘭直徑:76
法蘭的厚度:11
螺母的長度:116
安裝孔之間的距離:64
法蘭的寬度:58
珠圈數:4.8×1
動額定負荷:2711
靜額定負荷:7268
剛性:78

滾珠絲桿保養
【潤滑量】
滾珠螺桿的潤滑量，如果太少了會使?jié)櫥袛?，太多了則會發熱以及增加阻力，因此必須根據使用條件選定適當?shù)臐?rùn)滑量。

【油脂】油脂的進給量，一般來說占螺帽內部空間容積的三分之一左右。

【處置及放置】
(1)分解各部分后可能導致異物的進入或者對各部分的組裝精度造成不利影響，請勿分解。
(2)螺桿軸及滾珠螺桿螺帽傾斜后可能因?yàn)樽陨碇亓慷湎?，?qǐng)加以注意。
(3)落下或敲擊滾珠螺桿可能使?jié)L珠迴圈部破損從而造成功能的損失，如果施加了衝擊，則即使外觀看不出破損也可能造成功能上的損壞，請加以注意。

瀏覽DFV2506滾珠絲桿的用戶還會？
DFV505滾珠絲杠、DFV2024滾珠絲桿等。

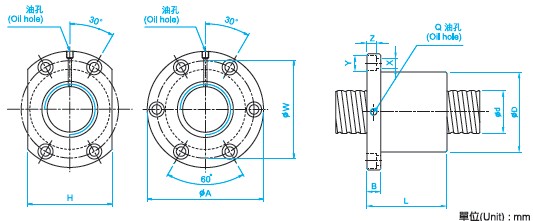

SFU2506滾珠絲杠參數
型號:SFU2506
絲桿外徑:25
導程:6
珠徑:3.969
螺母外徑:40
法蘭直徑:62
法蘭的厚度:10
螺母的長度:54
法蘭的寬度:48
珠圈數:1×4
動額定負荷:2318
靜額定負荷:6057
剛性:47。

鋼珠保持器效果：
【低噪音、運動聲音輕】
使用鋼珠保持器消除了滾珠之間的碰撞雜訊。此外，由于滾珠是以切線方向排列，來自于滾珠迴圈的碰撞雜訊也已被消除。

【實現長期間無需維修保養的運動】
滾珠之間的摩擦已被消除，并且由于提供了潤滑油袋，油脂的保持性也得到了提高。因而，實現了長期的運行而無需保養(亦即，在長期階段內無須潤滑)。

【平滑的運動】
使用鋼珠保持器消除了滾珠之間的摩擦，并最大程度地降低了扭矩變動率，這樣就保證實現了平滑的運動。
