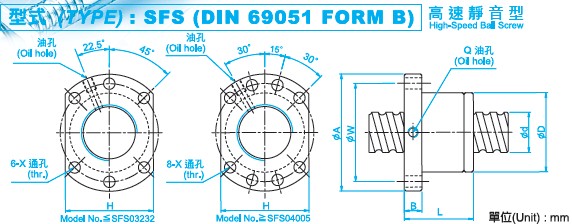

SFS4005滾珠絲杠參數
型號:SFS4005
絲桿外徑:40
導程:5
珠徑:3.175
螺母外徑:63
法蘭直徑:93
法蘭的厚度:15
螺母的長度:45
安裝孔之間的距離:78
法蘭的寬度:70
珠圈數2.8×1
動額定負荷:2018
靜額定負荷:7589
剛性:60。

【滾珠絲杠副的支承和支承軸承的配合】
?(1)支承方式若螺母座、絲杠的軸承及其支架等的剛度不足，將嚴重影響滾珠絲杠的傳動剛度。因此螺母座應有加強肋，以減少受力后的變形，螺母與床身的接觸面積應大一些，其聯接螺釘的剛度也應較高，定位銷要緊密配合，不能松動。

(2)支承軸承的配合公差
? 在現代高速度、高精度數控機床中，合理選擇滾珠絲杠兩端支承軸承的配合公差，不僅可以保證支承軸承孔與螺母座孔彼此間的同軸度要求，更為重要的是能提高滾珠絲杠支承部分的接觸剛度和使用壽命。

瀏覽SFS4005滾珠絲杠的用戶還會？
SFT4005滾珠絲桿、DFS4005滾珠絲桿等。

SFT4005滾珠絲杠參數
型號:SFT4005
絲桿外徑:40
導程:5
珠徑:3.175
螺母外徑:67
法蘭直徑:101
法蘭的厚度:15
螺母的長度:59
安裝孔之間的距離:83
法蘭的寬度:72
珠圈數:2.5×2
動額定負荷:2556
靜額定負荷:9985
剛性:79。

滾珠絲杠螺母副
??? 普通的螺旋(亦即絲杠)傳動早已在將回轉運動變換為直線運動的場合得到廣泛應用。絲杠螺母副傳動有普通滑動摩擦、滾動摩擦、液浮摩擦型和電螺母絲杠型。由于螺桿和螺母之間為滑動摩擦，在磨損和精度等方面不能滿足一些高精度機電一體化系統的要求。滾珠絲杠螺母副克服了普通螺旋傳動的缺點，已發展成為一種高精度的傳動裝置。它采用滾動摩擦螺旋取代了滑動摩擦螺旋，具有磨損小、傳動效率高、傳動平穩、壽命長、精度高、溫升低等優點。

??? 由于滾珠絲杠螺母副具有運動摩擦小、便于消除傳動間隙等突出優點，它給機電一體化系統的性能改善帶來了巨大的益處。但是，它不能自鎖，用于升降傳動時需要另加鎖緊裝置，結構復雜、成本偏高，另外傳動的距離(行程)和速度有限。

??? 為此近來還發展了電螺母／絲杠傳動，電螺母／絲杠傳動是針對超長絲杠轉動存在的一些固有缺陷，使絲杠不轉動，將螺母成為電動機轉子的一部分拖動工作臺做進給運動，減小了轉動慣量，提高了運動精度。下面我們將主要介紹在機電一體化系統中應用得較為廣泛的滾動摩擦型的滾珠絲杠螺母副傳動。

瀏覽SFT4005滾珠絲桿的用戶還會？
SFU4005滾珠絲杠、DFT4005滾珠絲桿等

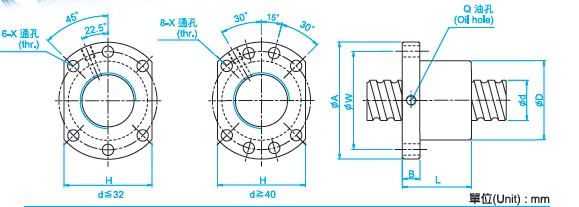

SFI4005滾珠絲桿參數
型號:SFI4005
絲桿外徑:40
導程5
珠徑:3.175
螺母外徑:56
法蘭直徑:90
法蘭的厚度:15
螺母的長度:55
安裝孔之間的距離:72
法蘭的寬度:64
珠圈數:1×4
動額定負荷:2110
靜額定負荷:17988
剛性:59。

【SFI4005滾珠絲杠支承軸承的選用】
??? 由于絲杠主要承受軸向力，大多采用推力軸承作支承。在相同尺寸條件下，推力球軸承軸向剛度比向心推力球軸承及圓錐滾子軸承的軸向剛度要大一倍以上；推力滾柱軸承剛度又比推力球軸承大一倍左右。當軸向載荷較小時，可不用推力球軸承而用向心推力球軸承，這樣可減軸承數量。

瀏覽SFI4005滾珠絲桿的用戶還會？
DFU4005滾珠絲杠、SCI4005滾珠絲杠等。

DFU4005滾珠絲桿參數
型號:DFU4005
絲桿外徑40
導程:5
珠徑:3.175
螺母外徑:63
法蘭直徑:93
法蘭的厚度:14
螺母的長度:105
安裝孔之間的距離:78
法蘭的寬度:70
珠圈數:1×4
動額定負荷:2110
靜額定負荷:7988
剛性:87。

【滾珠絲杠的防護】
? 滾珠絲杠螺母副和其他滾動摩擦的傳動元件一樣，為避免硬質灰塵或切屑污物進入，必須裝有防護裝置。若滾珠絲杠螺母副在機床上外露，應采用封閉的防護罩，如采用螺旋彈簧鋼帶套管、伸縮套管以及折疊式套管等。安裝時將防護罩的一端連接在滾珠螺母的端面，另一端固定在滾珠絲杠的支承座上。

瀏覽DFU4005滾珠絲桿的用戶還會？
SCI4005滾珠絲桿、DFT4005滾珠絲杠等。

DFT4005滾珠絲桿參數
型號:DFT4005
絲桿外徑:40
導程:5
珠徑:3.175
螺母外徑:67
法蘭直徑:101
法蘭的厚度:15
螺母的長度:109
安裝孔之間的距離:83
法蘭的寬度:72
珠圈數:2.5×2
動額定負荷:2556
靜額定負荷:9985
剛性:110。

【滾珠絲杠機構的端部支承方式】
?為了提高進給系統的工作精度，滾珠絲杠機構必須具有較高的傳動剛度，除了提高滾珠絲杠副本身的剛度外.滾珠絲杠機構必須設計具有足夠剛性的支撐結構，而且還要進行正確的安裝。影響支撐結構剛性的因素包括軸承座的剛度、軸承座與機器結構的接觸面積、軸承的剛度等。下面就滾珠絲杠機構的端部支撐結構進行介紹。

瀏覽DFT4005滾珠絲桿的用戶還會？
DFI4005滾珠絲杠、DFS4005滾珠絲杠等。

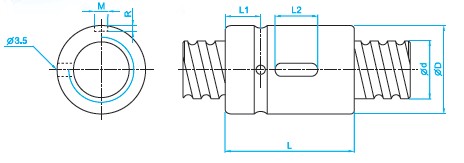

SCI4005滾珠絲杠參數
型號:SCI4005
絲桿外徑:40
導程:5
珠徑:3.175
螺母外徑:56
螺母的長度:45
珠圈數:1×4
動額定負荷:2110
靜額定負荷:7988
剛性:59。

【滾珠絲杠副精度】
??? 據JB 31622–1982標準，我國滾珠絲杠副根據使用范圍和要求分為六個精度等級，即C、D、E、F、G、H級。C級精度最高，依次逐級降低，而JB 31622–1991分為1、2、3、4、5、7、10共七個等級，1級最高，依次遞減。據使用范圍，又可分為定位P類和傳動T類。

瀏覽SCI4005滾珠絲桿的用戶還會？
DFS4005滾珠絲杠、SFU4005滾珠絲杠等！

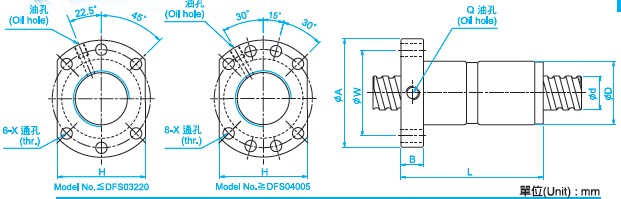

DFS4005滾珠絲桿參數
型號:DFS4005
絲桿外徑:40
導程:5
珠徑:3.175
螺母外徑:63
法蘭直徑:93
法蘭的厚度:15
螺母的長度:85
安裝孔之間的距離:78
法蘭的寬度:70
珠圈數:3.8×1
動額定負荷:2018
靜額定負荷:7589
剛性:83。

滾珠螺桿的危險轉速是什么？
　　當滾珠螺桿旋轉角速度逐漸變大時，會產生與絲杠軸固有頻率相干的共振，從而導致滾珠螺桿無法運行。這一共振點便是危險轉速的那個時刻。須要避免在其共振點附近的轉速來使用，如果滾珠螺桿的轉速接近危險轉速，必須降低轉速使之低于它。

瀏覽DFS4005滾珠絲桿的用戶還會？
DFV4005滾珠絲桿、SFU4005滾珠絲桿等。

DFI4005滾珠絲桿參數
型號:DFI4005
絲桿外徑:40
導程:05
珠徑:3.175
螺母外徑:56
法蘭直徑:90
法蘭的厚度:15
螺母的長度:105
安裝孔之間的距離:72
法蘭的寬度:64
珠圈數:1×4
動額定負荷:2110
靜額定負荷:7988
剛性:84。

滾珠絲桿的安裝方式
(1)雙推一自由方式? 絲桿一端固定，一端自由。固定端軸承同時承受軸向力和徑向力。這種支承方式用于行程小的短絲杠———優點：較易組裝，幾何精度影響較小，適用于短螺桿和垂直螺桿；缺點：作用點間的距離較小，剛性較差。

(2)雙推一支承方式? 絲桿一端固定，另一端支承。固定端軸承同時承受軸向力和徑向力；支承端軸承只承受徑向力，而且能作微量的軸向浮動，可以避免或減少螺桿因自重而出現的彎曲。同時絲杠熱變形可以自由地向一端伸長。

瀏覽DFI4005滾珠絲桿的用戶還會？
DFV4005滾珠絲桿、SFU4005滾珠絲桿等。

DFV4005滾珠絲杠參數
型號:DFV4005
絲桿外徑:40
導程:5
珠徑:3.175
螺母外徑:67
法蘭直徑:101
法蘭的厚度:15
螺母的長度:109
安裝孔之間的距離:83
法蘭的寬度:72
珠圈數:4.8×1
動額定負荷:2468
靜額定負荷:9586
剛性:105

DFV滾珠絲杠的選定要領
選擇滾珠絲桿時， 首先要儘量地調查清楚運轉條件再決定設計，這是最基本的原則。而且，選擇的要素有負荷重量、衝程、力矩、定位精度、重覆定位精度、剛性、導程、螺帽孔徑等，各個要素之間都有關連，其中一頂要素改變就會引起其他要素的改變，必須注意各要素之間的均衡。

滾珠絲桿的壽命
滾珠絲桿即使用正確狀態下使用，在經過一段時間后也會因劣化而無法再使用時間即為滾珠絲桿的壽命，一般區分為兩種:
a．疲勞壽命 : 發生剝離現象時稱之。
b．精度壽命 : 因磨損導致精度劣化時稱之。

瀏覽DFV4005滾珠絲杠的用戶還會？
DFV3220滾珠絲桿、DFV3210滾珠絲桿等。

SFU4005滾珠絲杠參數
型號:SFU4005
絲桿外徑:40
導程:5
珠徑:3.175
螺母外徑:63
法蘭直徑:93
法蘭的厚度:14
螺母的長度:55
法蘭的寬度:70
珠圈數:1×4
動額定負荷:2110
靜額定負荷:7988
剛性:61

內循環式滾珠絲杠特征
使螺帽的外徑變為精巧的”圓周型”故此種滾珠絲杠適合內部空問較小的機器。

內循環構造的優點，使螺帽外徑為精巧的圓周型。適合內部空問較小的機械。需要注意的是內循環滾珠絲杠的絲杠軸必須有一端是完全牙，且該端的肩部直徑必須小於絲杠軸外徑，否則無法組裝螺帽。

外循環式滾珠絲杠特征
外循環式可使鋼珠迥流較為順暢、降低噪音，對於大直徑及高導程之滾珠絲杠可以增加的工作品質及加工精度。
外循環系列因鋼珠迴流的路徑較長，故而噪音較小對於高導程及大直徑滾珠絲杠提供較佳的工作品質。
