DFI2505滾珠絲杠參數
型號:DFI2505
絲桿外徑:25
導程:5
珠徑:3.175
螺母外徑:40
法蘭直徑:63
法蘭的厚度:11
螺母的長度:101
安裝孔之間的距離:51
法蘭的寬度:46
珠圈數:1×4
動額定負荷:1724
靜額定負荷:4904
剛性:62

滾珠絲桿多標準
??? 滾珠絲桿提供眾多標準塑料螺母組件隙或標準設計。我們所有的標準塑料螺母組件使用一個內部潤滑縮醛-提供優異的潤滑性、耐磨性或無額外的潤滑。與引進新的獨特的專利零側隙設計,滾珠絲桿提供組件軸向剛度高,零側隙和絕對最小阻力扭矩減少電機的要求。這些設計生產的產品,降低成本,更好的表現和持續時間。

瀏覽DFI2505滾珠絲桿的用戶還會？
DFV2505滾珠絲桿、SFU2505滾珠絲桿等。

PMI微小型系列滾珠絲桿產品特征：

節省空間????
? 采用外循環方式，絲桿可不需出尾設計，特殊的螺帽設計，使螺帽尺寸和內循環方式一樣精巧，不占空間。

循環方式????
? 獨特循環方式，由3D的S形彎曲回流路徑設計，使鋼珠在回流區段能獲得速度之舒緩效果，可降低磨損而延長使用壽命。

PMI滾珠絲桿應用范圍????
? 半導體設備 / 測定機器 / 檢驗設備 / 奈米平臺。

附上PMI微小型系列滾珠絲桿尺寸表(可點選)????如下載不了請聯系客服。查資料不如問專業的客服
FSMC 軸徑?6 導程01、FSMC 軸徑?8 導程02、FSMC 軸徑?10 導程02
FSMC 軸徑?12 導程02、FSMC 軸徑?16 導程0

選擇雷研精密傳動設備有限公司理由：因為專注,所以更專業!（只做滾珠絲桿）因為專注,所以更專業!最全的產品，最低的價格，最好的質量，最優的服務！

同樣的產品比價格、同樣的價格比質量、同樣的質量比服務

高導程滾珠絲桿的產品特征：

對高導程滾珠絲桿來說，高剛性、低噪音以及溫升控制是十分重要的。 PMI 采取以下的對策及設計使達到如下的特性：

①高剛性???
? 絲桿和螺帽皆有經過表面硬化處理至一定的硬度及有效深度以維持高剛性及耐用性。可提供復螺紋(多螺紋)于絲桿上，使承受負載的鋼珠數量增多而提高了剛性與耐久性。?

②低噪音???
特別設計的鋼珠回流裝置，提供鋼珠運轉順暢的環境，也使鋼珠快速運動時，不會損壞回流管，保證滾珠絲桿的質量。螺紋上平均且準確的鋼珠節圓直徑(BCD)，使得滾珠絲桿獲得穩定一致的預壓扭矩及降低噪音值。

③高速度???
? PMI 的高導程滾珠絲桿提供每分鐘100公尺或 更高的移動速率，是可滿足高速切削所需。

④高DN值??
? 一般情況下，PMI 的高導程滾珠絲桿的DN值可達130,000。但在一些特別情況下，例如當絲桿兩端都是固定端時(Fixed Ends)。DN值可達140,000。若有此種需求，請與本公司連絡。

高導程滾珠絲桿是21世紀高速化機床必備之零部件。高速化切削技術是20世紀機床技術的重要突破，在21世紀更將發揚光大。因而高導程PMI滾珠絲桿在高速化機床中所扮演的角色更形重要。

附上圖紙PMI滾珠絲桿圖紙：以下圖紙是能代表PIM高導程滾珠絲桿,如果需要其它品牌（例如HIWIN滾珠絲桿、TBI滾珠絲桿圖紙）請聯系客服-找資料不如問專業的客服人員。

尺寸表(可點選)????
?FSWE、FDWE

PMI外循環系列滾珠絲桿產品特征：

①提供較順暢之鋼珠回流。
②較低噪音。
③對于一般導程及大直徑滾珠絲桿提供較佳的工作質量。

產品型式:
標準螺帽的外徑大小，采用循環管組件可涵蓋在其圓周內之 　「圓周型(W)」如圖a所示 。
若有需要時亦可縮小螺帽外徑，循環管組件超出其圓周的「 　管凸出型(V)」，如圖b所示

附上PMI滾珠絲桿尺寸表(可點選)如果下載不了請聯系客服（自己查資料還不如問專業的客服）
FSWC、FDWC、FSVC、FDVC、FOWC。

為什么要選擇雷研精密傳動有限公司。選擇我們有什么好！

因為專注,所以更專業!（只做滾珠絲桿）
?
最全的產品，最低的價格，最好的質量，最優的服務！
?
同樣的產品比價格
?
同樣的價格比質量
?
同樣的質量比服務

PMI端塞型系列滾珠絲桿產品特性 ：
對高導程滾珠絲桿來說，高剛性、低噪音以及溫升控制是十分重要的。采取以下的對策及專利設計使達到如下的特性：?

節省空間： 螺帽長度變短，外徑尺寸可減少20%~25%，總體積因此可以減少大約50%。

循環方式：回流路徑與導程角相切又與BCD相切，可有效改善其順暢度。

高DN值： DN值最高可達220,000。?

低噪音： 螺紋上平均準確的鋼珠節圓直徑(BCD)，使得PMI滾珠絲桿獲得穩定一致的預壓扭矩及降低噪音值。

使用高剛性、耐磨耗的強化塑膠材質之回流系統，使鋼珠運轉聲音保持低沉且柔順。

PMI端塞型系列滾珠絲桿產應用：CNC機床 / 精密專用機 / 高速機床 / 電子生產設備 / 醫學設備

PMI端塞型系列滾珠絲桿尺寸表(可點選)??
FSC、FDDC ( 提供法蘭3D檔下載如果不載不了請我與我們客服人員索取。看資料不如問專業的客服）。

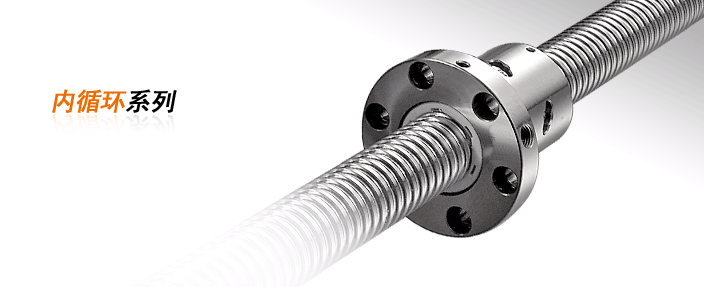

PMI內循環系列滾珠絲桿產品特征：

內循環構造的優點，使螺帽外徑為精巧的「圓周型」參照圖a。 因此適合內部空間較小的機器。 需要注意的是內循環滾珠絲桿的絲桿軸必須有一端是完全牙， 且該端的肩部直徑必須小于絲桿軸外徑，否則無法組裝螺帽 。

PMI內循環系列滾珠絲桿用途：射出成型機 / 沖、鍛壓機 / 壓模鑄造機床 / 半導體制造設備 / 產業用機械。

附上PMI滾珠絲桿圖紙：

FSIC、FDIC、FOIC、RSIC、RDIC。如果下載不了請聯系的客服索取資料：

PMA高負荷系列滾珠絲桿的特性：

PMI 針對FSVH型式進行(鋼珠與螺紋的接觸角、鋼珠直徑、回流方式)的改善，提高與舊型式(FSVC)差異2倍以上之額定動負荷。（PMI滾珠絲桿詳細簡介）

高DN值： PMI 采用將鋼珠與回流軌道作切線式循環構造，可使用在DN值較高之高轉速需求上。

低噪音： 因為采用切線式循環構造，故能消除鋼珠在回流時撞擊回流管所產生之噪音。

多樣化的規格組合：PMI 可承制軸徑 ?50~?100 ，導程16~25之標準規格。(若有特殊規格需求,請與業務人員接洽)。

高壽命??
PMI 采用之循環構造可使螺帽內之負荷分布均勻，提高滾珠絲桿之使用壽命。
舊型式(FSVC)之循環方式為回流管垂直插入滾珠溝槽形成一前傾角，滾珠在進入回流管時會與回流管撞擊而彈入回流管，FSVH系列之循環構造由切線方向進入回流管，與導程角方向一致可順暢進入回流管，可提高循環構造之使用壽命。

PVP高負荷系列滾珠絲桿應用：射出成型機 / 沖、鍛壓機 / 壓模鑄造機床 / 半導體制造設備 / 產業用機械：

附上圖PVP滾珠絲桿圖紙：
